Distributed message queue

分散式 message queue 有哪些元素？

分散式的概念

#

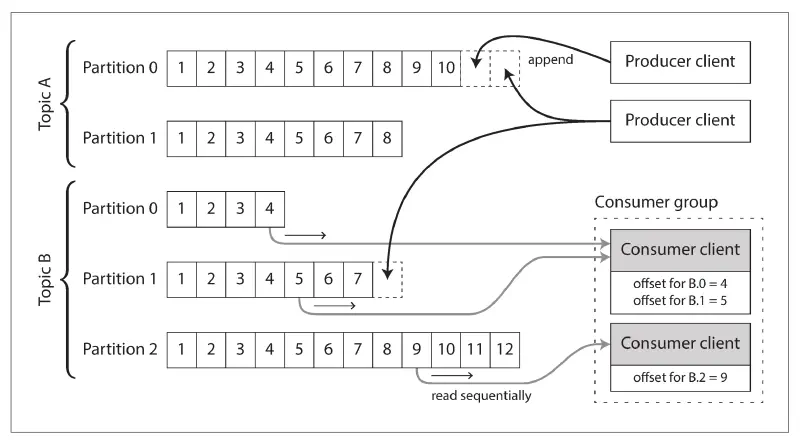

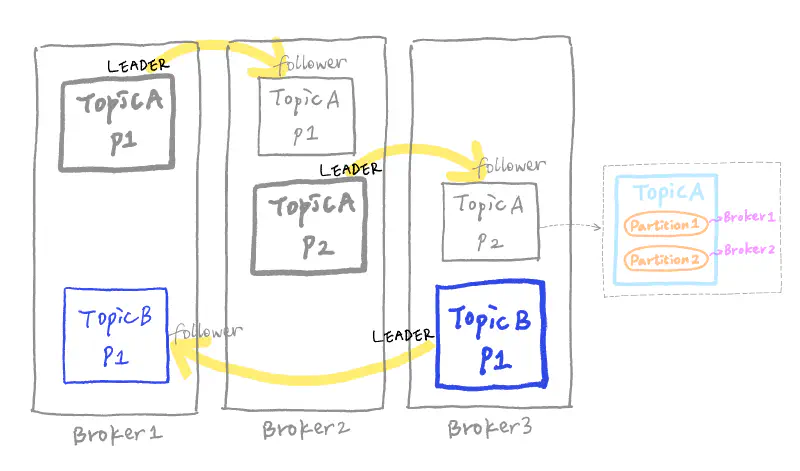

上一篇 提到，串流平台的 message queue 是分散式的，訊息會依照不同 topic 被保存起來。當某個 topic 的資料量太大、單台伺服器無法處理時，可以對 topic 進行 分區 (partition)，將一個 topic 切分成好幾個比較小的分區，突破單個磁碟所能提供的吞吐量限制。訊息分區的概念和資料庫分片一樣，不同的分區會均勻分散到各個伺服器，消費者也可以因此進行分散式消費。這些用來保存各個分區的伺服器就是 broker，當需要擴展某個 topic 的容量，只需要增加分區的數量就可以了。當然，在這裡也可以使用 副本複製 (replication) 來實現高可用性，每個 topic 的分區可以有多個 replica，並分散在不同的 broker 上。訊息只會被寫入 leader，而 follower 會持續從 leader 同步資料。

訊息分區和資料庫分片都是為了解決單機瓶頸，雖然擴展的邏輯很像，但兩者的設計目標不太一樣。資料庫分片著重 隨機存取 的效能，需要透過 shard key 快速找到某一筆特定的資料，比如根據 UserID 去查詢用戶資料；而訊息分區著重 循序存取 與 高吞吐，訊息通常像 log 一樣按順序追加進去 (append-only)，在同一個分區裡，訊息的順序是保證不變的，這對於訊息系統處理事件的 先後順序 非常重要。兩者所儲存的資料也有差異，資料庫通常儲存的是某種狀態 (state)，例如 「User A 的存款餘額是 $100」，我們也可以透過 CRUD 來修改資料；而訊息系統的 queue 儲存的是不可變、有順序性的事件，例如「事件一：存入 $50、事件二：存入 $70、事件三：提領 $20」，訊息一旦寫入就不能被修改或刪除，當前狀態是所有歷史事件累積的結果，這也是 event sourcing (事件溯源) 的概念。

Event Per Second (EPS) 常用於衡量 message queue 的處理能力，指每秒鐘進入系統、被處理或被輸出的事件數量。
訊息大小、批次處理策略、broker 數量與資源、topic 與分區數量等因素都會影響 EPS。

一些核心元素

#

• Topic 主題：把訊息做分類的一些類別，每個 topic 在整個 message queue 服務中都有獨一無二的名稱。訊息會被送到特定的 topic，讀取時也要從特定的 topic 中讀取訊息。

• Partition 分區：將一個 topic 切分成好幾個 partition，訊息均勻分散在各個 partition，不同的 partition 再分散到不同 broker 上。每個 partition 都是以 queue 的形式來運作，具有 FIFO (先進先出) 的原則，是 topic 中最小的儲存單元。

• Offset 偏移量：是訊息寫入 partition 時被分配到的唯一序號，代表每個訊息在 partition 中的所在位置，從 0 開始單調遞增。

• Broker 分區代理：負責維護多個 partition，每個 partition 都保存著某個 topic 的一部分訊息。

  • 傳統上，基於暫態 (transient) 訊息傳遞概念所建構的 broker，會在訊息傳遞給消費者之後迅速刪除它，並不會特別保存訊息。為了確保訊息不會丟失，broker 會使用 ACK (acknowledgment，確認機制)：消費者必須明確告訴 broker 何時完成了對訊息的處理，broker 才會將訊息從 queue 中刪除。(生產者也有類似的確認機制，確保訊息成功送達並寫入 broker。) 另一方面，資料庫和檔案則採用相反的方式，大家通常預期寫入的所有內容會被永久記錄下來，在這裡可以隨時增加新的客戶端，並且可以讀取過去任意時間點所寫入的資料。

  • 隨著資料串流需求的成長，串流平台開始需要持久化保存訊息，既然如此，何不將資料庫的持久儲存能力，與訊息傳遞的低延遲特性結合起來？這正是 log-based message broker 背後的核心想法，Kafka 和 Kinesis Streams 都是使用這個技術的代表。從資料的使用模式來觀察，訊息的寫入與讀取量通常都很大，並且以循序存取為主。在這種情境下，用 日誌 (log) 來儲存訊息就是個好方法；利用磁碟上 append-only 的記錄序列 (比如 WAL 日誌檔案) 作為資料儲存系統，可以充分運用旋轉型磁碟 (HDD) 在循序讀寫上的出色效能。相較之下，用資料庫來儲存訊息就比較不理想，因為要設計一個能同時支援大規模讀寫的資料庫，本身就是一件很困難的事。

• Producer 生產者：把訊息推送到特定的 topic。每個訊息都有一個可有可無的 message key (比如 UserID)，具有相同 key 的所有訊息會被傳送到同一個 partition，沒有定義 key 的訊息則會以 round-robin (輪詢) 的方式，均勻分散到各個 partition。

• Consumer 消費者：訂閱 topic、消費訊息。消費者會先指出自己在 partition 裡的 offset，從那個位置開始接收後續的事件。大部分的 message queue 會使用拉取模型 (pull model)，讓消費者從 broker 拉取資料，而不是由 broker 將資料推送給消費者。這樣做的好處在於，消費者可以根據自己的處理能力去控制消費速度，避免被突發的大量訊息壓垮；大家也可以採用不同的消費策略，像是某一群消費者 (消費者群組) 即時處理訊息，另一群消費者則以批次方式定期消費。

• Consumer Group 消費者群組：一組消費者，他們會一起消費掉某個 topic 下的所有訊息。每個群組都可以訂閱多個 topic，並持續保存著自己的消費偏移量。(所有 offset 小於消費者當前偏移量的訊息，就是已經被處理過的；反之 offset 較大的訊息就是尚未處理的待消費訊息。) 消費者群組展現了 Pub/Sub 模型 的優勢，同一個訊息可以被多個不同的消費者群組各自獨立消費。

• Message 訊息：訊息的資料結構設計，可以說是高吞吐量的關鍵。訊息從生產者送入 queue 再交給消費者，在這整個傳輸過程中，要盡可能消除不必要的資料複製，以提高系統的效能表現。訊息的資料結構範例如下：

  Field Name	Data Type
  key	Byte[]
  value	Byte[]
  topic	String
  partition	Integer
  offset	Long
  timestamp	Long
  size	String
  crc	String

  • message key 是可選欄位，可以用來決定訊息所屬的 partition。message value 就是訊息的實際內容 (payload)，可以是一段純文字，也可以是壓縮過的二進位資料。這裡的 key 與 value，和一般的 key-value 儲存系統是不同的概念。儲存系統的 key 是獨一無二、不重複的，並且可以透過 key 來找出對應的 value；但 message key 不是必要的，也不需要透過它來找出 message value，我們可以用 topic + partition + offset 這三欄的組合來找出相應的訊息。

  • CRC (Cyclic Redundancy Check，循環冗餘校驗) 是用來驗證資料完整性 (data integrity) 的檢查機制，確保原始資料在傳輸或儲存過程中，沒有發生錯誤或遭到篡改。

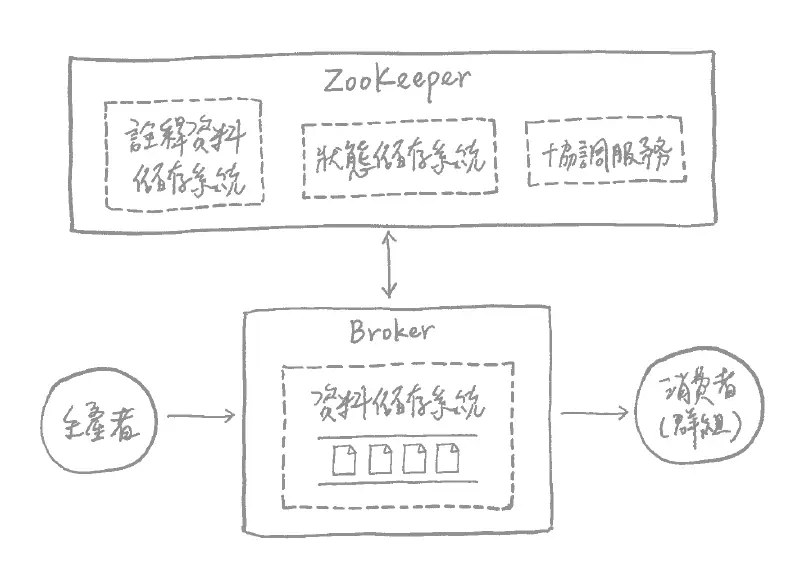

• Zookeeper 外部協調服務：它是一個提供階層式架構 key-value 儲存的分散式系統，通常被用來提供分散式配置服務 (distributed configuration)、同步服務 (synchronization)、和命名註冊表 (naming registry)。在設計 message queue 時，可以考慮把詮釋資料系統、狀態儲存系統、協調服務交給 Zookeeper (如下圖)，讓 broker 只需要維護訊息的資料儲存系統，也就是前面提到用來持久化保存訊息的日誌檔案。

  • 詮釋資料系統：儲存 topic 相關的配置和屬性，包括 partition 數量、保留期限、replica 分佈情況。
  • 狀態儲存系統：儲存 partition 指派計畫，也就是 partition 和消費者之間的對應關係，以及消費者狀態資料，包括各個消費者群組在每個 partition 中最後一次消費到的 offset。

• ISR; In-Sync Replicas 同步副本：當訊息被寫入 leader，follower 就會進行資料同步，同步副本 ISR 指的就是目前已經與 leader 同步 (in-sync) 的那些 replica，預設 leader 自己就是一個 ISR。而同步的定義，主要是根據 topic 的相關設定來決定，例如：設定 replica.lag.max.messages = 4，表示當 follower 落後 leader 的訊息數小於 4 (即最多落後 3 則) 時就屬於 ISR，一旦落後超過門檻就會被移出 ISR 名單。從生產者的角度來看，可以選擇設定「要等到 K 個 ISR 收到訊息，才會接收到 ACK 確認」，來確保訊息確實被傳遞給 broker；如果出了問題或逾時 (timeout)，生產者就會不斷重試。例如：ACK=0 表示生產者不斷向 leader 發訊息，而且不等待任何確認、也不會重試，這種做法可以提供最低的延遲，但可能會丟失訊息；ACK=1 表示只要 leader 已經把訊息存起來，生產者就會收到 ACK，不等待資料同步到 follower；ACK=all 表示要等到所有 ISR 都收到訊息才確認，可靠性最高。

參考資料：Xu, A., & Lam, S. (2022). System Design Interview – An insider’s guide: Volume 2.
